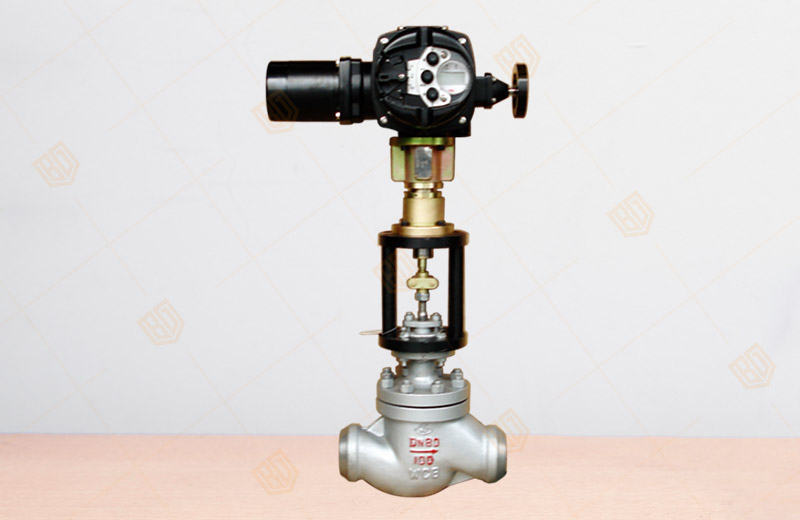

T968Y電動直通單座調節閥
產品概況
產品型號：T968Y
公稱通徑：DN50~300mm
公稱壓力：PN2.5~6.4MPa
工作溫度：≤450℃
主要材質：WCB、WC6、20CrMo
連接型式：焊接
設計標準：GB/T17213
檢驗標準：GB/T4213
T968Y電動直通單座調節閥工作原理
百鋼閥門集團生產銷售的T968Y電動直通單座調節閥是由電動執行機構和疏水調節閥兩部分組成。電動調節閥輸入是調節器送來的直流電信號，經伺服放大器放大后來驅動執行機構，產生軸向推力，帶動調節閥動作，從而引起介質流量的變化，來調節系統中各類參數。同時執行機構發出一個閥的位置信號供伺服放大器比較，使調節閥始終保持在一個輸入信號相對應的位置上，完成伺服調節任務。
T968Y電動直通單座調節閥主要技術參數
| 公稱通徑ＤＮ(mm) | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| 流量特性 |
近似線性、近似等百分比 |
||||||
| 公稱壓力PＮ(ＭPa) |
2.5/6.4 |
||||||
| 連接型式 |
焊接 |
||||||
| 配用執行機構 |
ＺＫＤ型 |
||||||
| 行程L(mm) |
57.6 |
88.2 |
|||||
| 最大壓差△Ｐ(MPa) |
0.5/3 |
||||||
| 額定流量系數Cv | 44 | 99 | 175 | 395 | 640 | 1000 | 1440 |
| 工作溫度(℃) |
≤450 |
≤450 |
|||||
| 使用介質 |
水 |
||||||
注：
1、該型號還有法蘭式、直角式、和法蘭直角式
2、也可配氣動執行機構或HQ智能型執行機構
T968Y電動直通單座調節閥主要技術性能指標
| 項目 |
技術性能指標 |
||||||
| 基本誤差(%) |
不超過±2.5 |
||||||
| 回差(%) |
≤1.5 |
||||||
| 死區(%) |
≤3 |
||||||
| 泄漏量 |
0.01％×閥額定容量 |
||||||
五、T968Y電動直通單座調節閥閥門主要材料
| 名稱 |
材料 |
||||||
| 閥體 |
WCB、WC6、20CrMo |
||||||
| 閥芯 |
316不銹鋼 |
||||||
| 籠罩 |
17-4PH |
||||||
| 閥桿 |
17-4PH |
||||||
| 閥座 |
316不銹鋼 |
||||||
T968Y電動直通單座調節閥外形尺寸
| 公稱通徑DN(mm) | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| H(mm) | 860 | 918 | 918 | 918 | 1460 | 1690 | 1690 |
| H1(mm) | 120 | 248 | 248 | 248 | 360 | 470 | 470 |
| L(mm) | 300 | 372 | 372 | 372 | 490 | 610 | 610 |
| D1(mm) | 90 | 150 | 180 | 200 | 244 | 355 | 420 |
| D2(mm) | 76 | 104 | 127 | 168 | 210 | 270 | 320 |
| D3(mm) | 50 | 80 | 100 | 140 | 180 | 230 | 270 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的T968Y電動直通單座調節閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
