JM744X,JM644X氣動角式快開排泥閥
產品概況
產品型號： JM744X、JM644X
公稱通徑：DN100~400mm
公稱壓力：PN0.6～1.0MPa
最低馬驅動壓力：0.15MPa
適用介質：水、污水
驅動介質：清水、氣
適用溫度：0～80℃
法蘭標準：GB/T l 7241 6 GB/T 911 3
試驗標準：GB/T l 3927 APl 598
JM744X液壓、JM644X氣動角式快開排泥閥
百鋼閥門集團生產銷售的JM744X,JM644X氣動角式快開排泥閥又名蓋閥，常用于城市水廠、污水處理廠的沉淀池底排放污泥用。排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其工作水深小于10米。排泥閥也用于水處理工廠做為排放水池內的污泥及廢水。排泥閥為角型結構，內部的尼龍強化橡膠隔膜，可供長期使用排泥閥。
JM744X液壓、JM644X氣動角式快開排泥閥是一種由液壓源或氣動源作執行機構的角型截斷類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥由尼龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現快速排泥。該閥將隔膜代替活塞，無運動摩擦，更適用于泥漿等顆粒介質，大大提高了閥門的使用壽命。
JM744X,JM644X主要零部件材料
|
零件名稱 |
閥體、閥蓋 |
膜片壓板、閥盤 |
閥桿 |
膜片 |
|
材料 |
鑄鐵、球鐵、碳鋼 |
球鐵、青銅 |
不銹鋼 |
尼龍強化橡膠 |

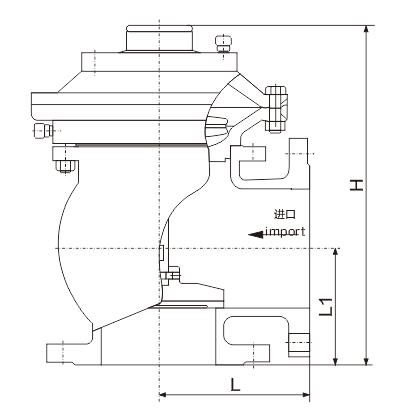

JM744X,JM644X主要外形連接尺寸
|
DN |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
160 |
190 |
225 |
260 |
280 |
315 |
340 |
|
L1 |
120 |
150 |
190 |
220 |
260 |
300 |
340 |
|
H |
370 |
440 |
530 |
615 |
785 |
880 |
970 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的JM744X,JM644X氣動角式快開排泥閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
總部電話：021-57278880
銷售熱線：021-57278881
傳真電話：021-57278882
郵箱： baigangvalve@163.com
網址： www.c1w0o.cn
地址：上海市金山區亭林工業園區
