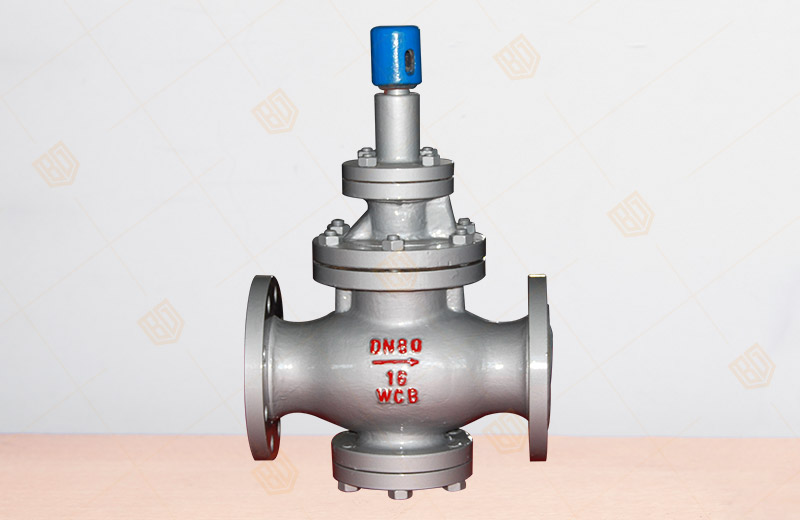

YD43H水用薄膜式減壓閥
產品概況
產品型號：YD43H
公稱通徑：DN15~500mm
公稱壓力：PN1.6~16MPa
主要材質：WCB、2Cr13、2Cr13/25(鍍硬鉻)、2Cr13/銅合金
適用溫度：0~80℃
驅動方式：手動
法蘭標準：GB/T17241.6、GB/T9113
試驗標準：GB/T13927、API598
YD43H水用薄膜式減壓閥產品概述
百鋼閥門集團生產銷售的YD43H水用薄膜式減壓閥主要用于蒸汽管路，起減壓穩壓作用。屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構。改變了密封形式，加大了過流面積等等，從而在提高靈敏度、流量、壽命等方面大大改善了性能。本產品主要用于蒸汽管路，適用于流量大流量變化大，進口壓力變化大的蒸汽管路。
YD43H水用薄膜式減壓閥主要技術參數和性能指標
|
公稱壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體試驗壓力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封試驗壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
進口壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口壓力范圍(Mpa) |
0.1-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-3.5 |
0.5-4.5 |
|
壓力特性偏差(Mpa)△P2P |
GB12246-1989 |
|||||
|
流量特性偏差(Mpa)P2G |
GB12246-1989 |
|||||
|
壓差(Mpa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
|
滲漏量 |
GB12245-1989 |
|||||
殼體試驗不包括膜片、頂蓋。
YD43H水用薄膜式減壓閥主要外形尺寸
| DN | L | H1 | H | D |
| 15 | 147 | 235 | 145 | 207 |
| 20 | 154 | 235 | 145 | 207 |
| 25 | 160 | 235 | 145 | 207 |
| 32 | 180 | 250 | 160 | 220 |
| 40 | 16 | 250 | 160 | 220 |
| 50 | 230 | 270 | 180 | 220 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的YD43H水用薄膜式減壓閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
