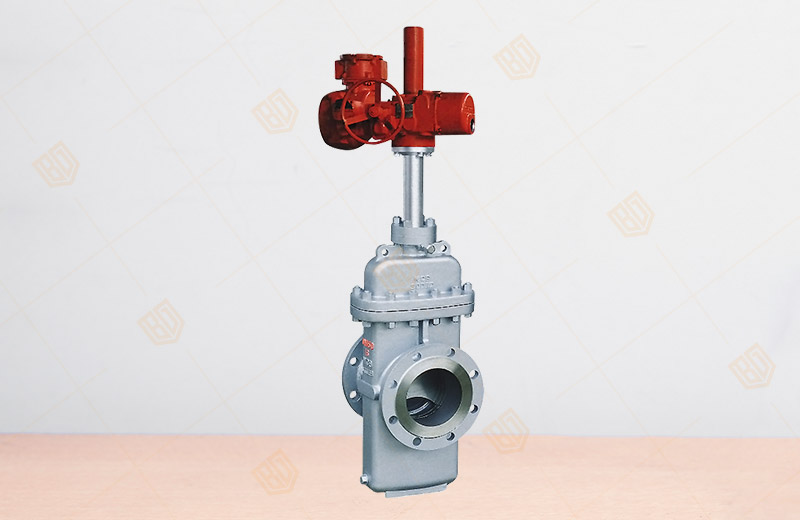

Z943F電動平板閘閥
產品概況
產品型號：Z943F
公稱通徑：NPS 2"～60"、 DN50～1500mm
壓力范圍：CL150～900Lb、 PN1.0～16.0MPa
工作溫度：-15℃～+120℃
主體材質：碳鋼、不銹鋼、合金鋼
設計標準：API 6D、API6A、ASME B16.34、GB/T 19672
結構長度：ASME B16.10、GB/T 12221
連接標準：ASME B16.5、GB/T 9113、JB/T 79
壓力試驗：API 598、GB/T 13927、GB/T 26480、JB/T 9092
壓力-溫度等級：API6D、GB/T 26480
Z943F電動平板閘閥-產品說明
百鋼閥門集團生產銷售的Z943F電動平板閘閥密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點；適用水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置，特別適用于石化、油、氣、長輸管線等。
Z943F電動平板閘閥-性能規范
|
公稱壓力 |
|
產品型號 |
|
1.0～16.0MPa 150～900Lb |
無導流孔 |
Z9B43WF、Z9B43WD、Z9B43WY、Z9B43WbF、Z9B43WbY |
|
有導流孔 |
Z9B43NF、Z9B43DF、Z9B43YF、Z9B43F、Z9B43D、Z9B43Y |
|
壓力等級 |
常溫下壓力試驗(MPa) |
適用溫度(℃) |
適用介質 |
|||||||
|
殼體 |
左密封 |
右密封 |
低壓密 |
"G"型 |
"D"型 |
普通型 |
"KZ"型 |
"Z"型 |
||
|
公稱壓力(MPa) |
1 |
1.5 |
1.1 |
1.1 |
0.6 |
-29～250 |
-45～121 |
-29～121 |
含H2S和CO2＞500Mg/m3的介質 |
石油、天然氣、水等 |
|
1.6 |
2.4 |
1.76 |
1.76 |
0.6 |
||||||
|
2.5 |
3.75 |
2.75 |
2.75 |
0.6 |
||||||
|
4 |
6 |
4.4 |
4.4 |
0.6 |
||||||
|
6.4 |
9.6 |
7.04 |
7.04 |
0.6 |
||||||
|
10 |
15 |
11 |
11 |
0.6 |
||||||
|
16 |
24 |
17.6 |
17.6 |
0.6 |
||||||
|
磅級 Lb |
150 |
2.93 |
2.07 |
2.07 |
0.6 |
|||||
|
300 |
5.52 |
5.52 |
5.52 |
0.6 |
||||||
|
400 |
10 |
7.31 |
7.31 |
0.6 |
||||||
|
600 |
15 |
11.03 |
11.03 |
0.6 |
||||||
|
900 |
22.4 |
16.54 |
16.54 |
0.6 |
||||||
Z943F電動平板閘閥-外形尺寸
|
公稱壓力 （MPa） |
公稱通徑 （MPa） |
尺寸 | ||||||||||
| L | D | D1 | D2 | b | f | z-d | H | H1 | E | W | ||
| 1.6 | 40 | 165 | 150 | 110 | 84 | 18 | 3 | 4-18 | 365 | 415 | 90 | 305 |
| 50 | 178 | 165 | 125 | 99 | 20 | 3 | 4-18 | 387 | 455 | 105 | 305 | |
| 65 | 190 | 185 | 145 | 118 | 20 | 30 | 8-18 | 466 | 545 | 133 | 305 | |
| 80 | 203 | 200 | 160 | 132 | 20 | 3 | 8-18 | 520 | 645 | 156 | 305 | |
| 100 | 229 | 220 | 180 | 156 | 22 | 3 | 8-18 | 655 | 740 | 182 | 305 | |
| 150 | 267 | 285 | 240 | 211 | 24 | 3 | 8-22 | 823 | 980 | 269 | 305 | |
| 200 | 292 | 340 | 295 | 266 | 24 | 3 | 12-22 | 1010 | 1210 | 350 | 305 | |
| 250 | 330 | 405 | 355 | 319 | 26 | 3 | 12-26 | 1220 | 1470 | 412 | 305 | |
| 300 | 356 | 460 | 410 | 370 | 28 | 4 | 12-26 | 1405 | 1805 | 505 | 305 | |
| 350 | 381 | 520 | 470 | 429 | 30 | 4 | 16-26 | 1580 | 1950 | 560 | 305 | |
| 400 | 406 | 580 | 525 | 480 | 32 | 4 | 16-30 | 1777 | 2197 | 665 | 305 | |
| 500 | 457 | 715 | 650 | 609 | 36 | 4 | 20-33 | 2132 | 2652 | 817 | 458 | |
| 600 | 508 | 840 | 770 | 720 | 38 | 5 | 20-36 | 2545 | 3201 | 920 | 458 | |
| 2.5 | 40 | 165 | 150 | 110 | 84 | 18 | 3 | 4-18 | 365 | 415 | 90 | 305 |
| 50 | 178 | 165 | 125 | 99 | 20 | 3 | 4-18 | 387 | 455 | 105 | 305 | |
| 65 | 191 | 185 | 145 | 118 | 20 | 3 | 8-18 | 466 | 545 | 133 | 305 | |
| 80 | 203 | 200 | 160 | 132 | 24 | 3 | 8-18 | 520 | 645 | 156 | 305 | |
| 100 | 229 | 235 | 190 | 156 | 24 | 3 | 8-22 | 655 | 740 | 182 | 305 | |
| 150 | 267 | 300 | 250 | 211 | 28 | 3 | 8-26 | 823 | 980 | 269 | 305 | |
| 200 | 292 | 360 | 310 | 274 | 30 | 3 | 12-26 | 1010 | 1210 | 350 | 305 | |
| 250 | 330 | 425 | 370 | 330 | 32 | 3 | 12-30 | 1220 | 1470 | 412 | 305 | |
| 300 | 356 | 485 | 430 | 389 | 34 | 4 | 16-30 | 1405 | 1805 | 505 | 305 | |
| 350 | 381 | 555 | 490 | 448 | 38 | 4 | 16-33 | 1580 | 1950 | 560 | 305 | |
| 400 | 406 | 620 | 550 | 503 | 40 | 4 | 16-36 | 1777 | 2197 | 665 | 305 | |
| 500 | 457 | 730 | 660 | 609 | 44 | 4 | 20-36 | 2132 | 2652 | 817 | 458 | |
| 600 | 508 | 845 | 770 | 720 | 46 | 4 | 20-39 | 2545 | 3201 | 920 |
458 |
|
