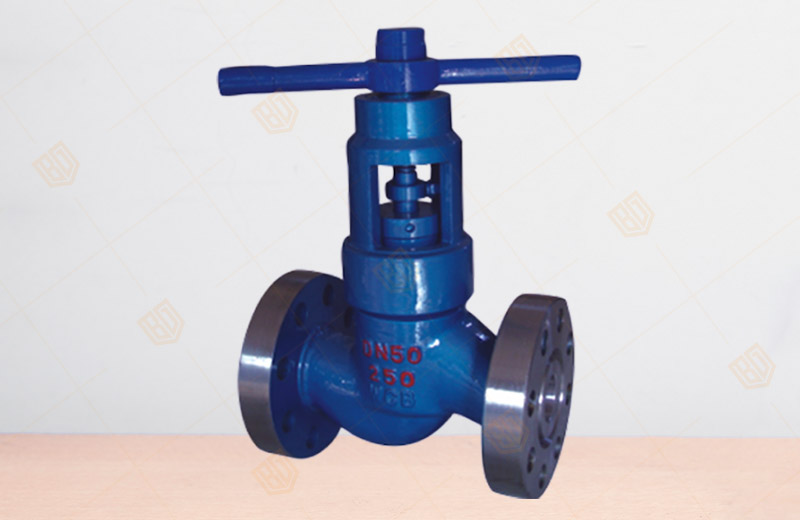

J4B6Y法蘭式節流截止閥
產品概況
產品型號：J4B6Y
公稱通徑：DN25～100mm
公稱壓力：PN16.0～20.0MPa
連接方式：法蘭
適用介質：水、油品、天然氣等
適用溫度：-29℃~121℃
閥門制造：GB12235-1994
閥門制造：GB12235-1994
法蘭標準：GB9113
閥門試驗：GB/T13927-1992
J4B6Y法蘭式節流截止閥概述
百鋼閥門集團生產銷售的J4B6Y法蘭式節流截止閥參考API及有關標準優化設計而成，結構新穎，閥瓣有數個孔和上腔相通，達到上下壓力自平衡。采用復合填料，密封可靠，磨擦力小。密封采用活閥座結構。堆焊硬質合金。
J4B6Y法蘭式節流截止閥外形及連接尺寸
|
公稱壓力 |
公稱通徑 |
尺寸 |
||||||||
|
Do |
P |
D1 |
D |
L |
b |
Z-d |
H |
W |
||
|
16.0 |
25 |
22 |
50.80 |
101.5 |
150 |
120 |
35 |
4-26 |
243 |
220 |
|
32 |
280 |
60.32 |
111 |
160 |
135 |
35 |
4-26 |
299 |
300 |
|
|
40 |
35 |
68.28 |
124 |
180 |
165 |
38 |
4-30 |
332 |
300 |
|
|
50 |
47 |
95.25 |
165 |
215 |
190 |
42 |
8-26 |
367 |
320 |
|
|
65 |
57 |
107.95 |
190.5 |
245 |
215 |
48 |
8-30 |
383 |
320 |
|
|
80 |
73 |
123.82 |
190.5 |
240 |
260 |
46 |
8-26 |
376 |
320 |
|
|
100 |
98 |
149.22 |
235 |
290 |
290 |
52 |
8-33 |
472 |
350 |
|
|
25.0 |
25 |
|
|
|
|
|
|
|
|
|
|
32 |
22 |
50.80 |
101.5 |
150 |
120 |
35 |
4-26 |
243 |
220 |
|
|
40 |
28 |
60.32 |
111 |
160 |
135 |
35 |
4-26 |
299 |
330 |
|
|
50 |
35 |
68.28 |
124 |
180 |
165 |
38 |
4-30 |
332 |
300 |
|
|
65 |
47 |
95.25 |
165 |
215 |
190 |
44 |
8-26 |
367 |
320 |
|
|
80 |
57 |
107.95 |
190.5 |
245 |
215 |
50 |
8-30 |
383 |
320 |
|
|
100 |
70 |
136.52 |
203 |
265 |
260 |
56 |
8-33 |
376 |
320 |
|
|
150 |
92 |
161.92 |
241.5 |
310 |
290 |
62 |
8-36 |
472 |
350 |
|
J4B6Y法蘭式節流截止閥主要零件材料
|
零件名稱 |
閥體 閥蓋 |
閥瓣 閥桿 缸套 |
填料 |
雙頭螺栓 |
O型密封圈 |
|
材料 |
碳素鑄鋼 |
不銹鋼 |
四氟+橡膠 |
35CrMoA |
丁腈橡膠 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的J4B6Y法蘭式節流截止閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
